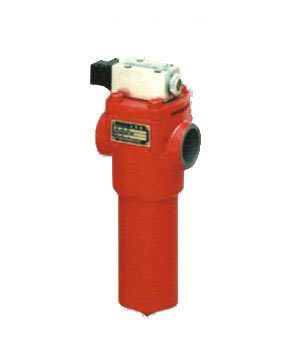

管路过滤器概述：

管路过滤器安装在液压系统的压力管路上，用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥清质、炭渣质等，从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。该过滤器过滤效果好，精度高，但堵塞后清洗比较难，而须更换滤芯。

管路过滤器技术参数：

公称流量：250L/min
公称压力：32Mpa
通径：40mm
压力损失：0.15Mpa
旁通阀开启压力：0.4Mpa
发讯装置功率：220V/50W
重量：23.5kg
滤芯型号：GX-250
过滤精度：3-40微米
P表示带CMS型发讯器，省略表示不带发讯器
F表示法兰链接，省略螺纹链接

管路过滤器的特点：

1、过滤器直接安装在系统的压力管路上，进出油口采用螺纹和法兰连接方式，安装简单，更换滤芯方便。
2、过滤器顶赶上设育滤芯堵塞压差发讯器．当滤芯堵塞．进出油口压整达到0.05M内时，发讯器便会发出讯号．此时应及时停机更换遣芯。
3、过滤器设有旁通阀，当滤芯堵塞，发讯器报警后不能立即处理故障，压差升至o．4MPa时，旁通阀便会自行开启，另开油路．避免损坏过滤器，确保系统的照常运行。
4、过滤器设有止回阀，在更换滤芯时，可防止系统油液回流及阻止压力管路油液流失，避免空气和污染物进入系统。
5、滤芯采用新型化纤滤材，具有过滤精度高，通油能力大．压力损失小,纳污量大等优点。
