（一）简介

RFB型系列直回式回过滤器用于系统回油精过滤，滤除液压系统中由于元件磨损产生的金属颗粒，以及密封件磨损的橡胶杂质等污染物，使流回油箱的油液保持清洁。

（二）性能与特点

1、本过滤器可直接安装在油箱顶部，侧面或底部，过滤器滤头露于油箱外，筒体部分侵入油箱内，从而简化了系统管路，使系统布置较为紧凑。

2、本过滤器配有永久磁铁，可滤除油液中1微米以上的铁磁性颗粒。

3、具有旁通阀：冷油起动时，因系统液温过低，流量脉动等因素造成过滤器压差过大主机不能工作，以及滤芯被污染物堵塞情况下，滤盖下部并联的旁通阀会自动开启，（开启压力差为0.4Mpa）以保护滤芯及系统正常工作。

4、具有止回阀：过滤器置于油箱侧面和底部，在变更滤芯时，油箱内的油液不会流出。

5、没有液流扩散器，与简体下部组成的液流扩散器能使回油平稳地流入油箱内，不易产生气泡，减少重新进入空气，减少已沉淀污染物的骚动，且当旁通阀开启时，能起粗过滤作用。

6、具有目测指示和电发讯二合一发讯装置、溢流管、积污盅：当滤芯逐步堵塞后，可在目测表上观察滤芯堵塞情况，同时还可接电发讯（发讯值为0.35 Mpa）。在滤芯底部设置溢流管及积污盅，更换滤芯时可随同一起带出，从而避免了污染物重新掉入油箱内的现象。

7、滤芯过滤材质采用玻璃纤维，具有过滤精度高，通油能力大，原始压力损失小，纳污量大等优点，其过滤精度以绝对过滤精度标定过滤比B3、10、20＞100，符合ISO标准。

8、具有安装连接及更换滤芯方便的特点：进油口为法兰连接，对于滤头与油箱安装法兰，用户可按图表中尺寸在油箱板上设计并加工6只法兰螺孔即可。旋开过滤器滤头顶盖可更换滤芯或向油箱内加油。

9、具有附带回油孔：在过滤器滤头侧面与顶部设有两个小回油孔，可作系统中少量油液回入油箱过滤或向油箱少量加油之用，过滤器装在油箱侧面或底部时，旋开小孔盖又可放除过滤器内含有污染物的油液，从而延长滤芯使用寿命，又有利于油液的净化。

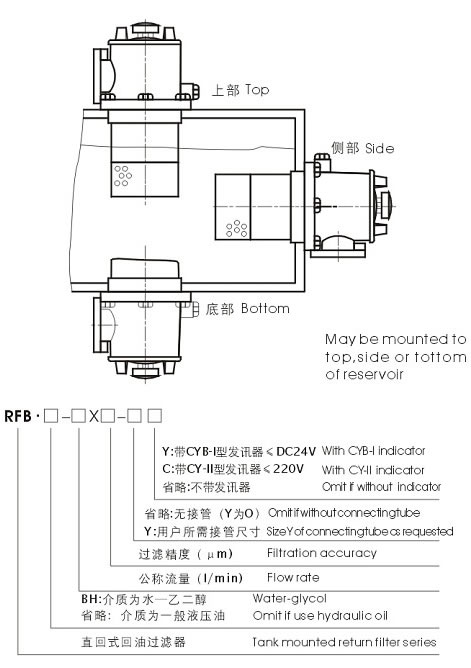

安装简图及型号说明

技术参数

型号model	流量 (L/min)	过滤精度Filtr.(μm)	通径 (mm)	公称压力 MPa	压力损失(MPa)		发讯器装置		重量 (Kg)	滤芯型号
型号model	流量 (L/min)	过滤精度Filtr.(μm)	通径 (mm)	公称压力 MPa	Initial	Max.	(V)	(A)	重量 (Kg)	滤芯型号
RFB(PZU)-25×*F-C/Y	25	1 3 5 10 20 30	50	1.6	≤0.075	0.35	12 24 36 220	2.5 2 1.5 0.25	4.6	FBX(TZ)-25×*
RFB(PZU)-40×*F-C/Y	40								4.8	FBX(TZ)-40×*
RFB(PZU)-63×*F-C/Y	63								5.3	FBX(TZ)-63×*
RFB(PZU)-100×*F-C/Y	100								6	FBX(TZ)-100×*
RFB(PZU)-160×*F-C/Y	160								6.7	FBX(TZ)-160×*
RFB(PZU)-250×*F-C/Y	250		80						12.3	FBX(TZ)-250×*
RFB(PZU)-400×*F-C/Y	400								14.7	FBX(TZ)-400×*
RFB(PZU)-630×*F-C/Y	630								17.3	FBX(TZ)-630×*
RFB(PZU)-800×*F-C/Y	800								18.6	FBX(TZ)-800×*
RFB(PZU)-1000×*F-C/Y	1000								21.3	FBX(TZ)-1000×*
RFB(PZU)-1300×*F-C/Y	1300								-	FBX(TZ)-1300×*
注：*为过滤精度，若使用介质为水一乙二醇，公称流量160l/min，过滤精度10μm,带CYB-I型发讯器，则过滤器型号为RFB·BH-160X10Y，滤芯型号为FBX·BH-160X10.

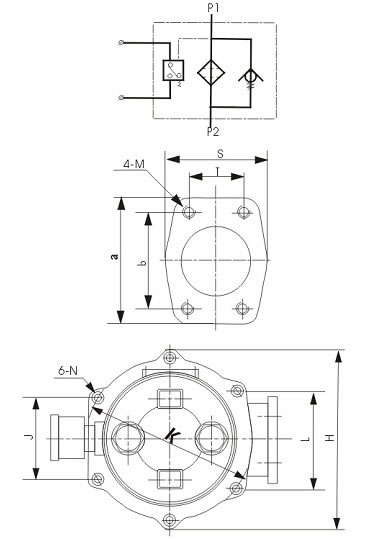

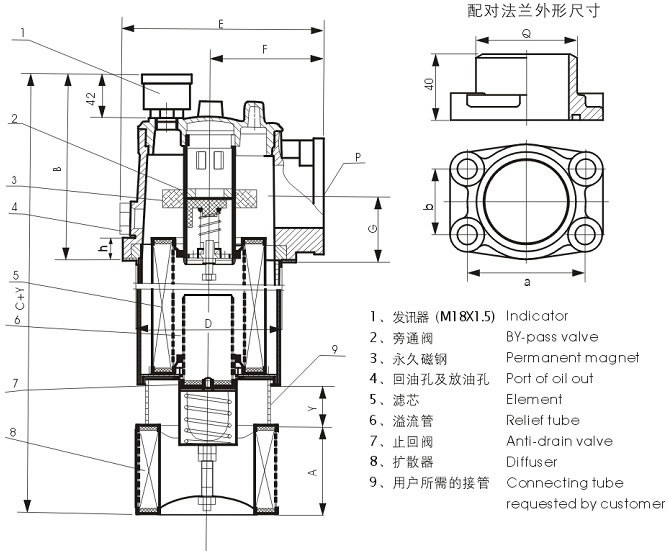

连接尺寸

型号model	尺寸Size(mm)
型号model	A	B	C	D	E	F	G	H	J	K	L	N	P	M	a	b	S	T	Q	h
RFB-25×*F C/Y	78	167	348+Y	Ф124	175	96.5	58	168	75	Ф150	90	Ф7	Ф55	M10	102	78	80	43	60	20
RFB-40×*F C/Y			374+Y
RFB-63×*F C/Y			411+Y
RFB-100×*F C/Y			473+Y
RFB-160×*F C/Y			548+Y
RFB-250×*F C/Y	120	210	558+Y	Ф186	250	132	74	245	112	Ф225	132	Ф9	Ф80	M12	140	106	110	62	90	22
RFB-400×*F C/Y			708+Y
RFB-630×*F C/Y			877+Y
RFB-800×*F C/Y			948+Y
RFB-1000×*F C/Y			1114+Y
RFB-1300×*F C/Y			1454+Y
注：进油口连接法兰由我公司提供，用户只需要准备好Ф Q尺寸管子焊上即可。
