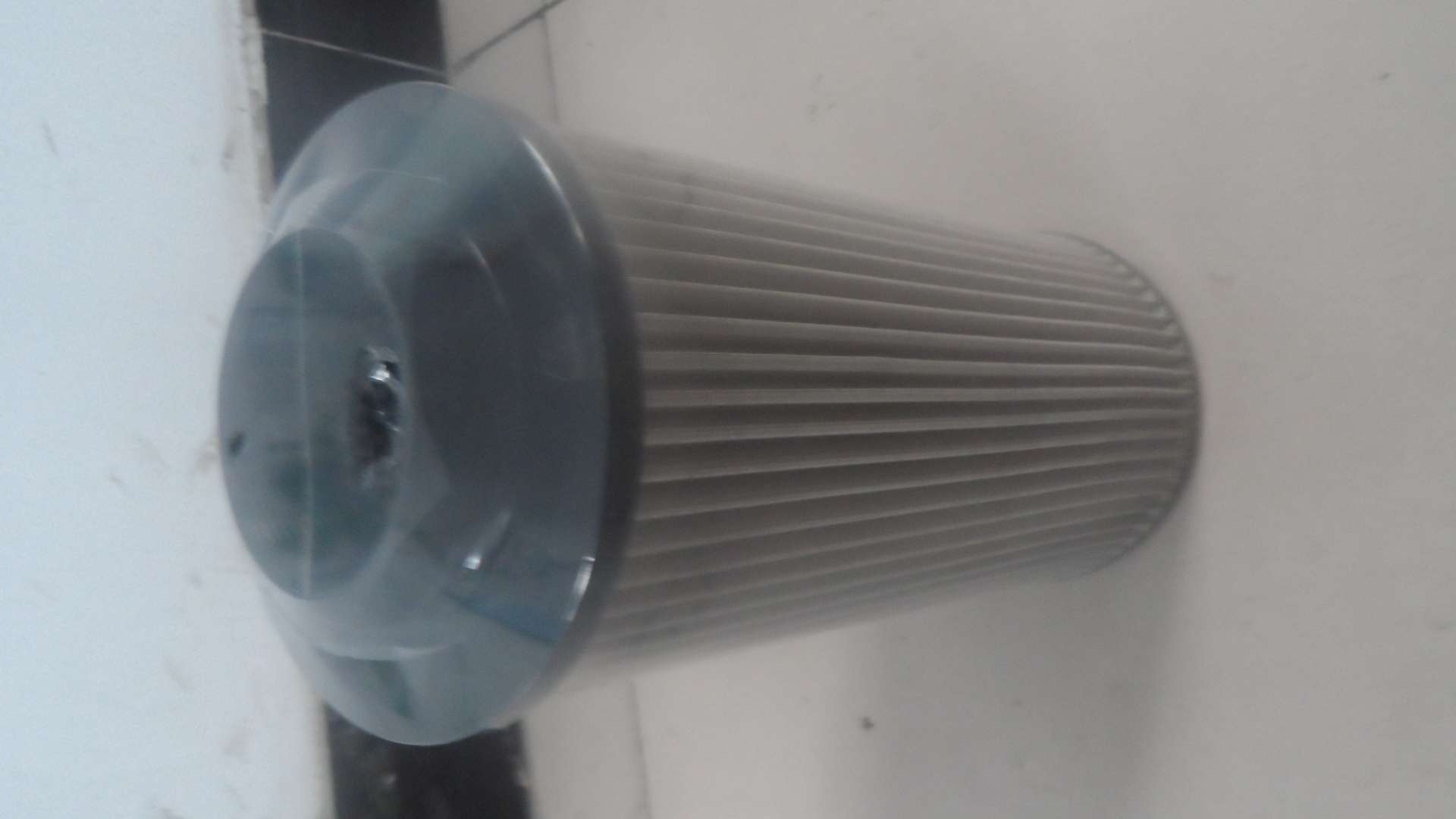

WU-63x80系列吸油过滤器

发布时间：2013-04-15


技术参数
WU网式过滤器

型号		 通径 公称流量 原始压力损失 过滤精度 旁通阀开启压力 连接方式
WU-16×*-J 12  16  ≤0.01 80
100
180
(仅WU)		   管式
WU-25×*-J 15 25 0.02
WU-40×*-J 20 40
WU-63×*-J 25 63
WU-100×*-J 32 100
WU-160×*-J 40 160
WU-225×*-J 50 225
WU-250×*-J 50 250 法兰式
WU-400×*-J 65 400
WU-630×*-J 80 630
WU-800×*-J 63 800 管式
WU-1000×*-J 76 1000

注：*为过滤精度，若使用介质为水一乙二醇，带旁通阀，公称流量100L/min， 过滤精度80μm，则过滤器型号为：WUI·BH-100×*-J, XUI·BH-100×*-J

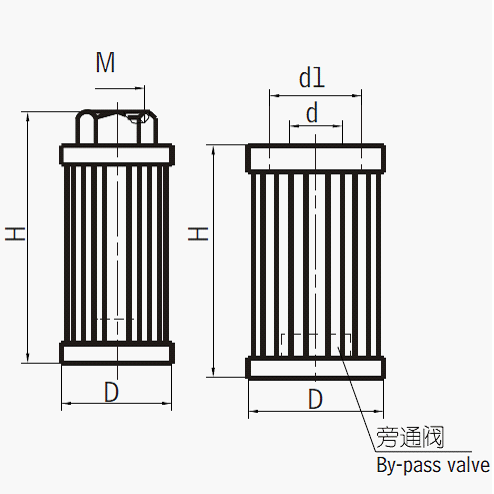

连接尺寸
WU系列（网式）





型号		 尺寸(mm)
H D M(d) d1
WU-16×*-J 84 Φ35 M18×1.5
WU-25×*-J 104 Φ43 M22×1.5
WU-40×*-J 124 M27×2
WU-63×*-J 103 Φ70 M33×2
WU-100×*-J 153 M42×2
WU-160×*-J 200 Φ82 M48×2
WU-225×*G-J 165 Φ150 G2
WU-250×*F-J 182 Φ88 Φ50 Φ74
WU-400×*F-J 229 Φ150 Φ65 Φ93
WU-630×*F-J 281 Φ118 Φ80 Φ104
WU-800×*G-J 340 Φ150 G2½
WU-1000×*G-J 430 Φ150 G3

3.连接法兰，请用户参照下列尺寸加工







型号		 尺寸 法兰用0形圈 法兰用螺钉
(4只）
A B C D D1 D2 D3 d E 4-Φ
WU-250×*F-J Φ86 15 9 Φ50 Φ60 Φ54 Φ60 Φ74 2.4 6.7 Φ60×3.1 M-6×25
WU-400×*F-J Φ105 Φ65 Φ75 Φ70 Φ76 Φ93 Φ75×3.1
WU-630×*F-J Φ118 Φ80 Φ90 Φ85 Φ91 Φ104 Φ90
